REPARACIÓN REVOX B77 (3)
Reanudando nuestro relato, proseguimos con nuestro B77…
Ya tenemos el frontal desarmado. Podemos proceder a la sustitución de ambos LEDS de grabación… y… otra sorpresa.
Uno de los soportes de los led, una patita rota. Alguien intentó cambiarlo, con tan mala pata, que rompió una pata de sujección. Nos tocará también solucionar este problema.

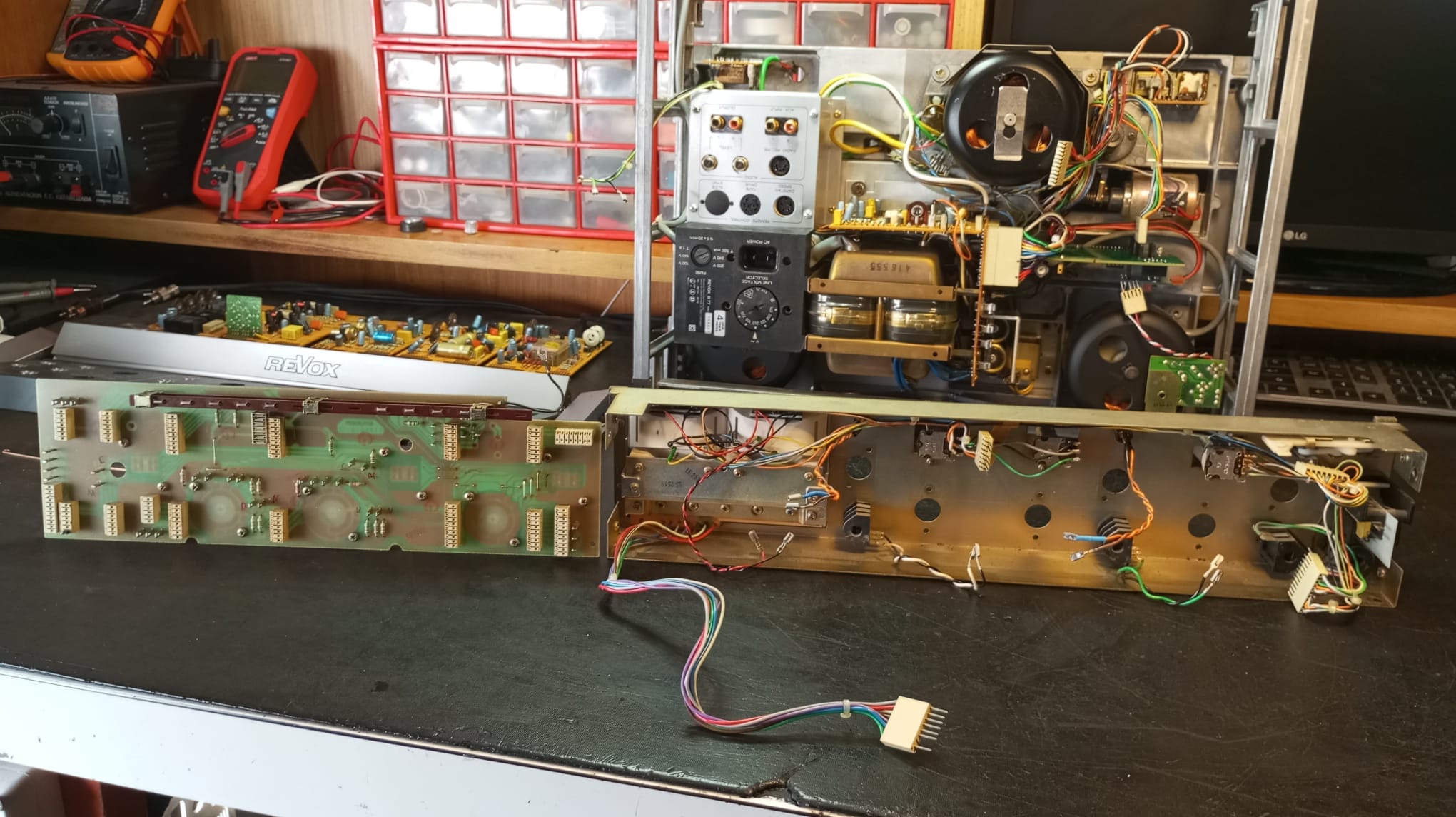

Aquí la unidad, completamente desarmada, vista por la parte posterior. Vamos a proceder a la parte mecánica y de las cabezas, antes de ensamblar la unidad, montar las placas originales, y sobretodo, la placa de control, que mucho nos tememos, sea la gran causante de este grave problema.

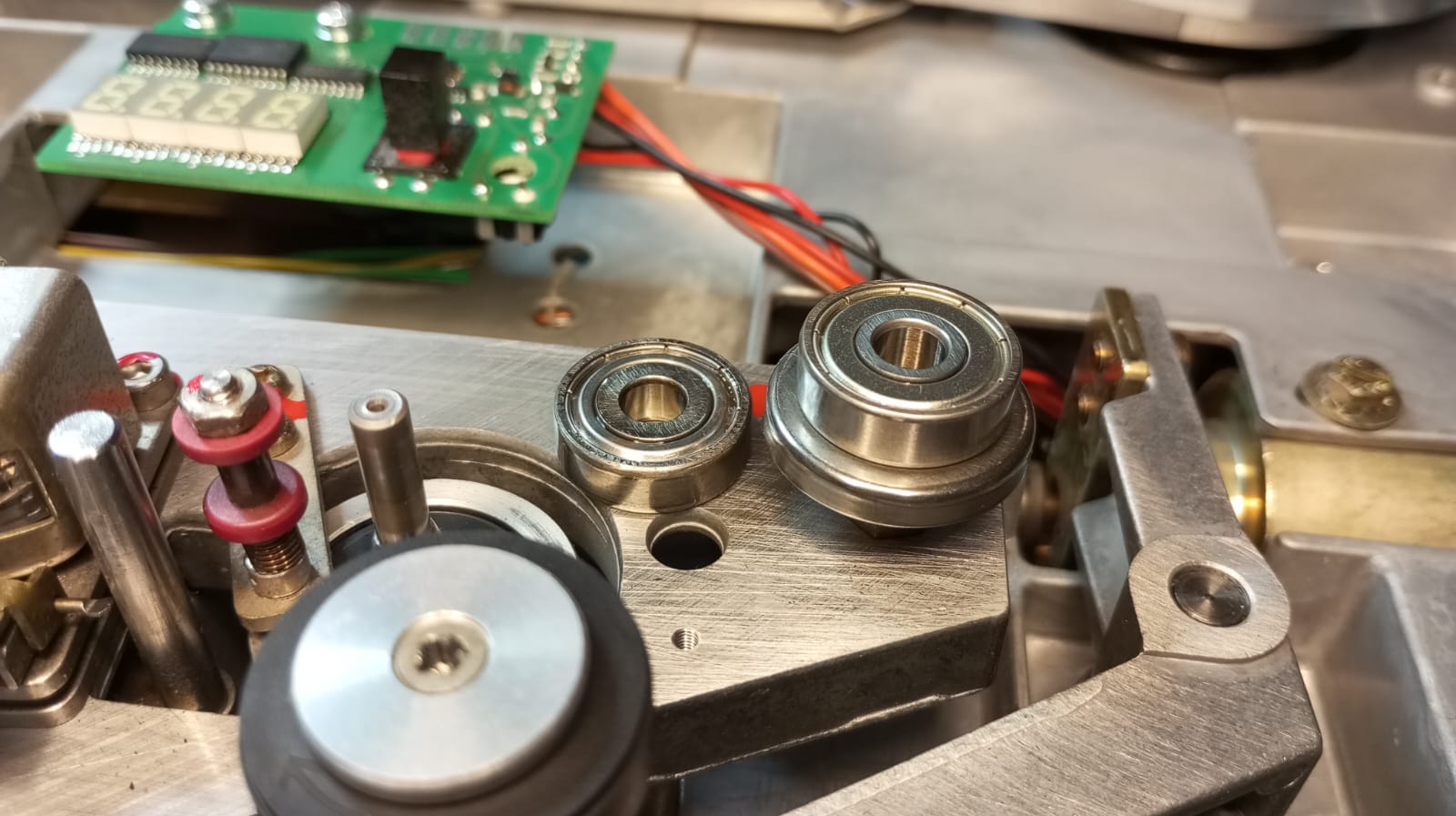

Rodamiento sustituido de la parte «derecha» de la unidad, visto de frente. El capstan delata que parte tenemos a la vista.

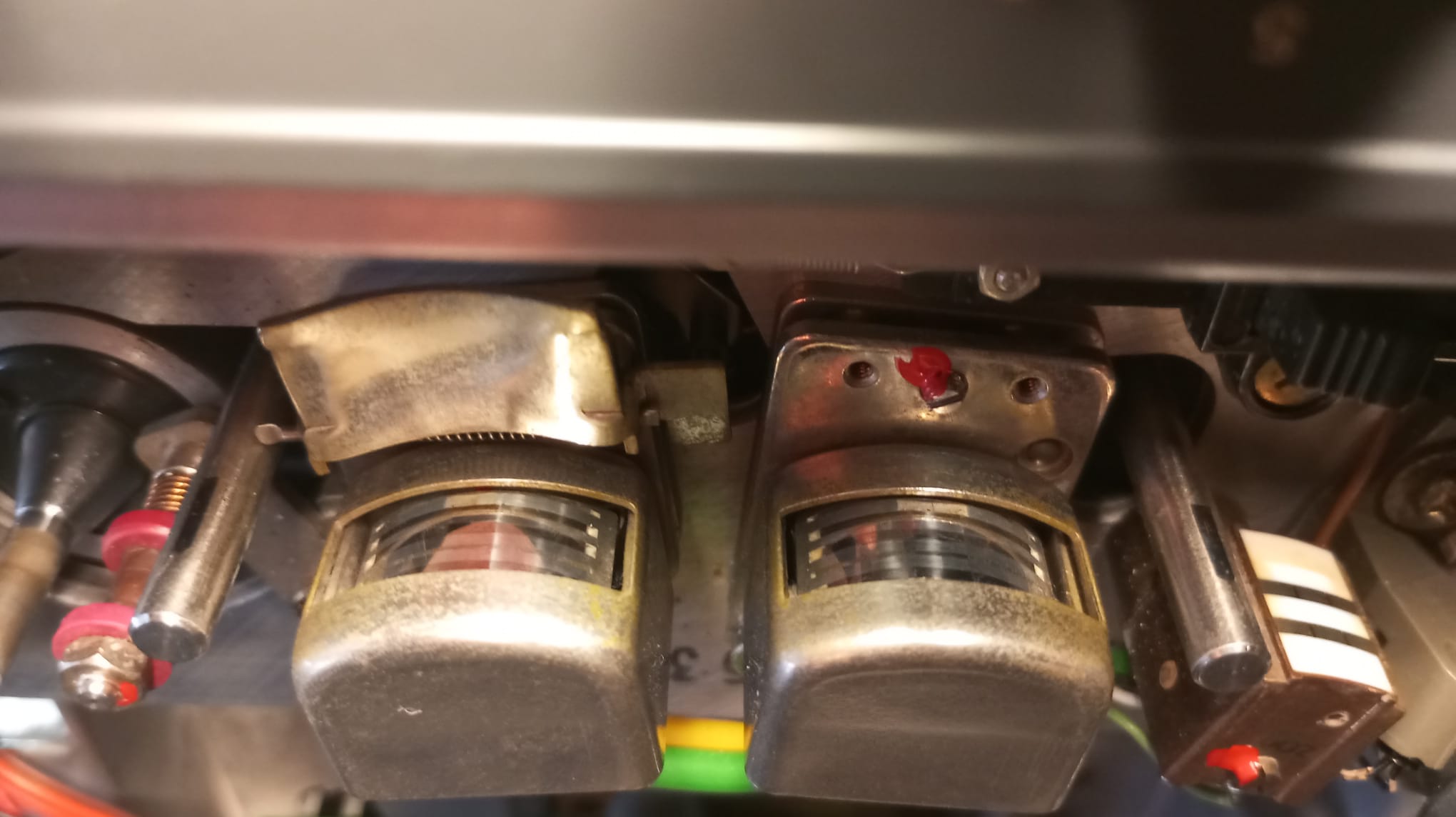

Cabezas… en no muy buen estado. Han pasado por nuestras manos unidades peores. Un rectificado de cabezas nos dará este plus de calidad, que tiene esta «bestia parda».

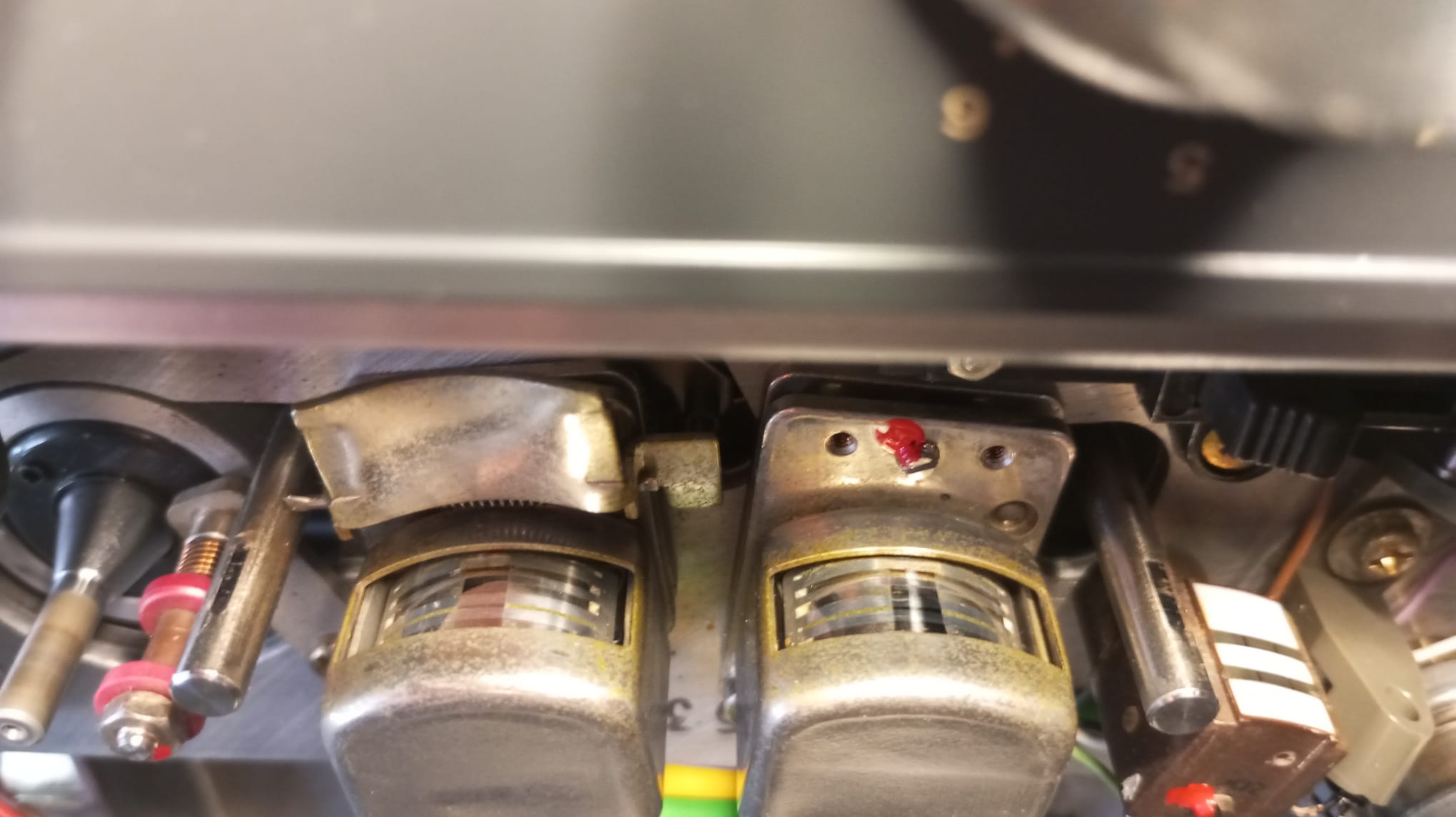

Cabezas rectificadas y limpias… Se nota la diferencia a la vista. Acústicamente no os cuento.
