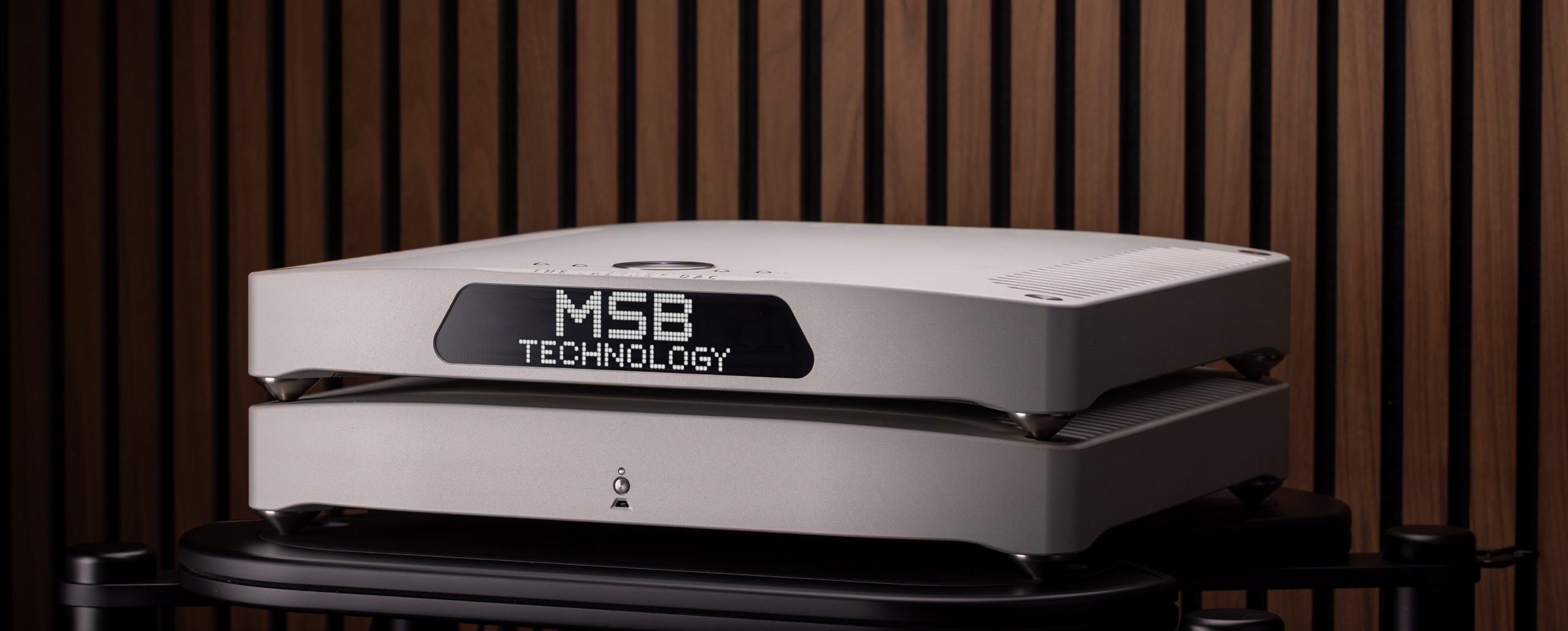

MSB PALISADE DAC
Descripción
El convertidor D/A Palisade DAC de MSB Technology está diseñado y construido como una versión optimizada y enfocada del modelo Cascade DAC mediante la integración de tecnologías logradas durante la creación del modelo insignia, el Sentinel DAC (en la parte inferior encontrará un enlace al video de presentación).
Desarrollado exclusivamente para la reproducción de fuentes digitales (sin entradas analógicas), ofrece un rendimiento cercano al del Cascade DAC pero con una arquitectura simplificada.
Arquitectura y estructura de dos marcos
Separación de dominios: El sistema se divide en dos chasis distintos: el Director Digital (centrado en la gestión de entradas y el procesamiento de señales digitales) y el Convertidor Analógico (dedicado a la etapa de conversión y salida), reduciendo la interferencia entre las dos etapas.
Fuente de alimentación lineal integrada: A diferencia de los sistemas de tres o cuatro chasis con Powerbase externa, Palisade, gracias al espacio creado al eliminar la sección de entrada digital, incluye una fuente de alimentación lineal de muy bajo ruido insertada directamente en el chasis del convertidor. Se puso especial atención en el aislamiento de esta sección, utilizando blindaje interno rígido.
Tecnología de conversión y sincronización
4 módulos híbridos DAC MKII: utiliza cuatro módulos de arquitectura R2R (Ladder) patentados con componentes discretos, refinados para maximizar la resolución, el rango dinámico, el cuerpo y los micro detalles.
Clock Femto 33 MKIII: Integra el mismo reloj maestro de ruido de fase ultrabajo que el Cascade DAC, reduciendo la fluctuación a niveles casi inconmensurables y brindando un realismo sorprendente a su tono.
Procesamiento BDT (Bit Diffusion Technology): Implementa el algoritmo de procesamiento BDT derivado de los modelos de gama alta Sentinel y Cascade, diseñado para disipar artefactos digitales y garantizar un sonido holográfico natural sin fatiga auditiva.
Blindaje EMI derivado de Sentinel: adopta un diseño de circuito desarrollado originalmente para el modelo Sentinel, destinado a proteger las etapas de conversión sensibles de la contaminación electromagnética.
Preamplificación y conectividad
Etapa de preamplificación balanceada: Cuenta con salidas XLR balanceadas con atenuación pasiva incorporada y una impedancia de salida de 150 Ω, lo que permite la conexión directa a amplificadores de potencia sin degradar la señal.
Pureza digital: la ausencia de circuitos de entrada analógica elimina posibles rutas de interferencia o ruido inducido, dejando toda la estructura optimizada para transmisores de red, transportes y servidores de música.
Descripción y especificaciones técnicas.
Descripción: Convertidor D/A de 2 cuadros:
Director digital (recibe la señal de entrada digital procedente del servidor de música o mecanismo externo)
Electrónica de conversión DAC, preamplificación y fuente de alimentación.
Módulos DAC: 4 módulos híbridos DAC MkII Tecnología R2R Ladder en configuración totalmente equilibrada
Entradas digitales: (1) SPDIF RCA/toslink incluido. Configurable con otras 3 entradas de su elección
Salidas analógicas: XLR balanceado
Sección de preamplificador: analógico con impedancia constante creado a través de una red de resistencias seleccionadas, impedancia 150 ohmios
Reloj: Femto33 MkIII (33 femtosegundos de jitter máximo medible), el más preciso del mundo en el campo del audio
Filtro digital: resolución patentada de 32 bits, potencia informática de 80 bits y refinada por tecnología de difusión de bits (BDT)
Fuente de alimentación ultralineal de altísima calidad con implementación de diversas soluciones tecnológicas de última generación.
Conexión de fibra Notes Pro ISL entre Digital Director y DAC
Formatos soportados: PCM hasta 32bit – 3.072KHz y DSD 8x
Pesos: DAC 16,5Kg, Director digital 16,8Kg
Dimensiones (Ancho x Fondo x Alto): 44,5 x 39,4 x 14,4 cm
