OPEN THE DOOR ???
Hace ya unos días hemos tenido que librar una tremenda batalla con una unidad de CD1 MKII de Gamut. La unidad nos llega con el siguiente defecto: «problemas en la apertura de la bandeja».
Lo ponemos en banco de trabajo y efectivamente, la bandeja del CD no abría correctamente, así que decidimos sustituirla. Una vez ya con la nueva, observamos que si bien abría y cerraba, aparte de leer correctamente, cuando llevaba un rato, al cambiar de CD, ésta salía a trompicones y teníamos en salida altavoces unos ruidos ciertamente muy molestos.
Curiosa avería, que dicho sea de paso, descartaba completamente tanto la propia mecánica completa, como la lente de lectura. Algo nos decía que la electrónica que se encarga de mover los motores – EL MUSCULITO, como coloquialmente se denomina – no acababa de funcionar correctamente.
Además, teníamos una especie de olor a componente electrónico recalentándose, que nos indicaba lo que hemos comentado. Yema del dedo encima de dicho circuito integrado y su elevada temperatura nos hace pensar que vamos por buen camino.
Problema?… integrado de superficie, con 10 patitas por banda, que no hace nada fácil su cambio.

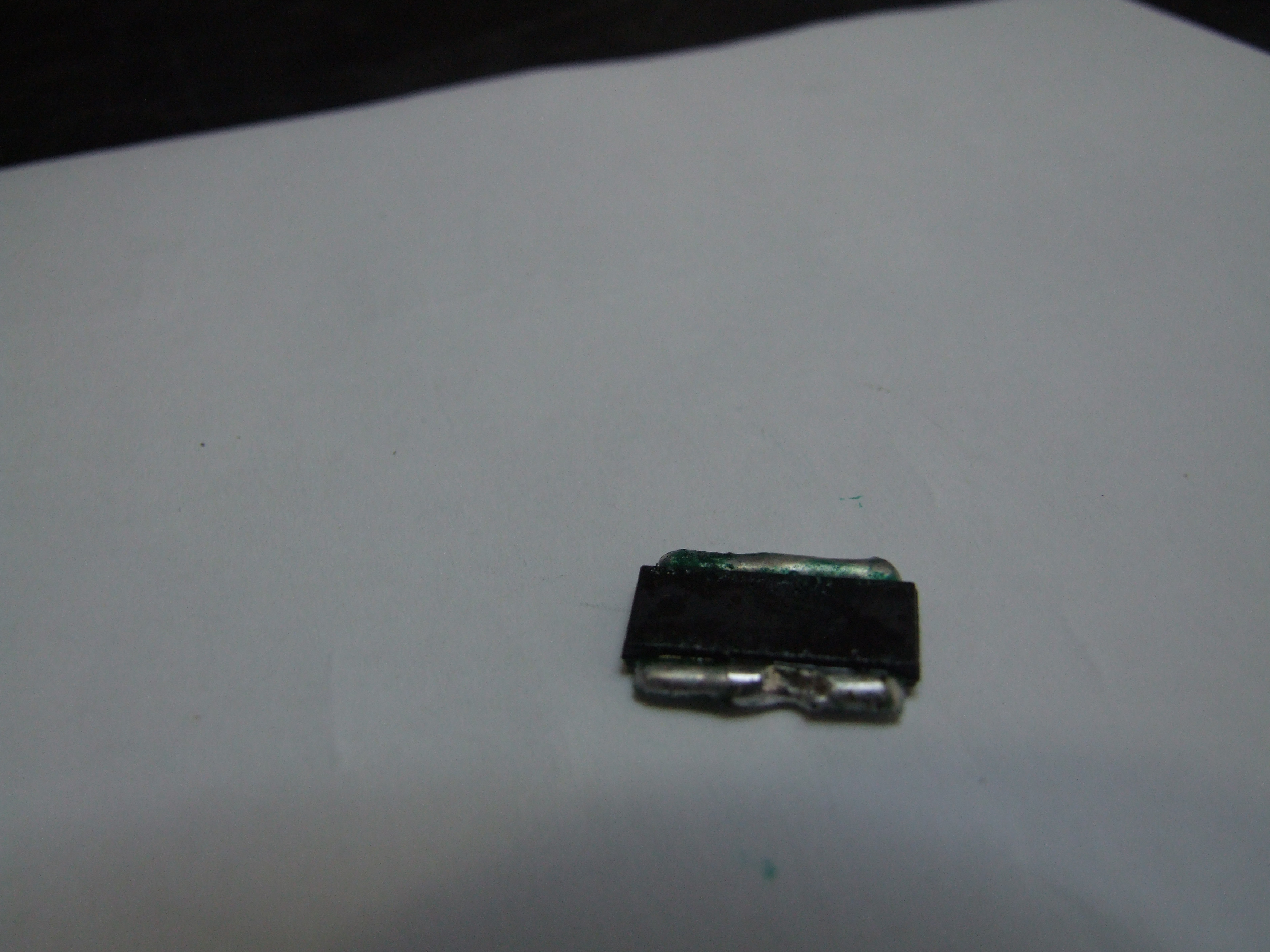

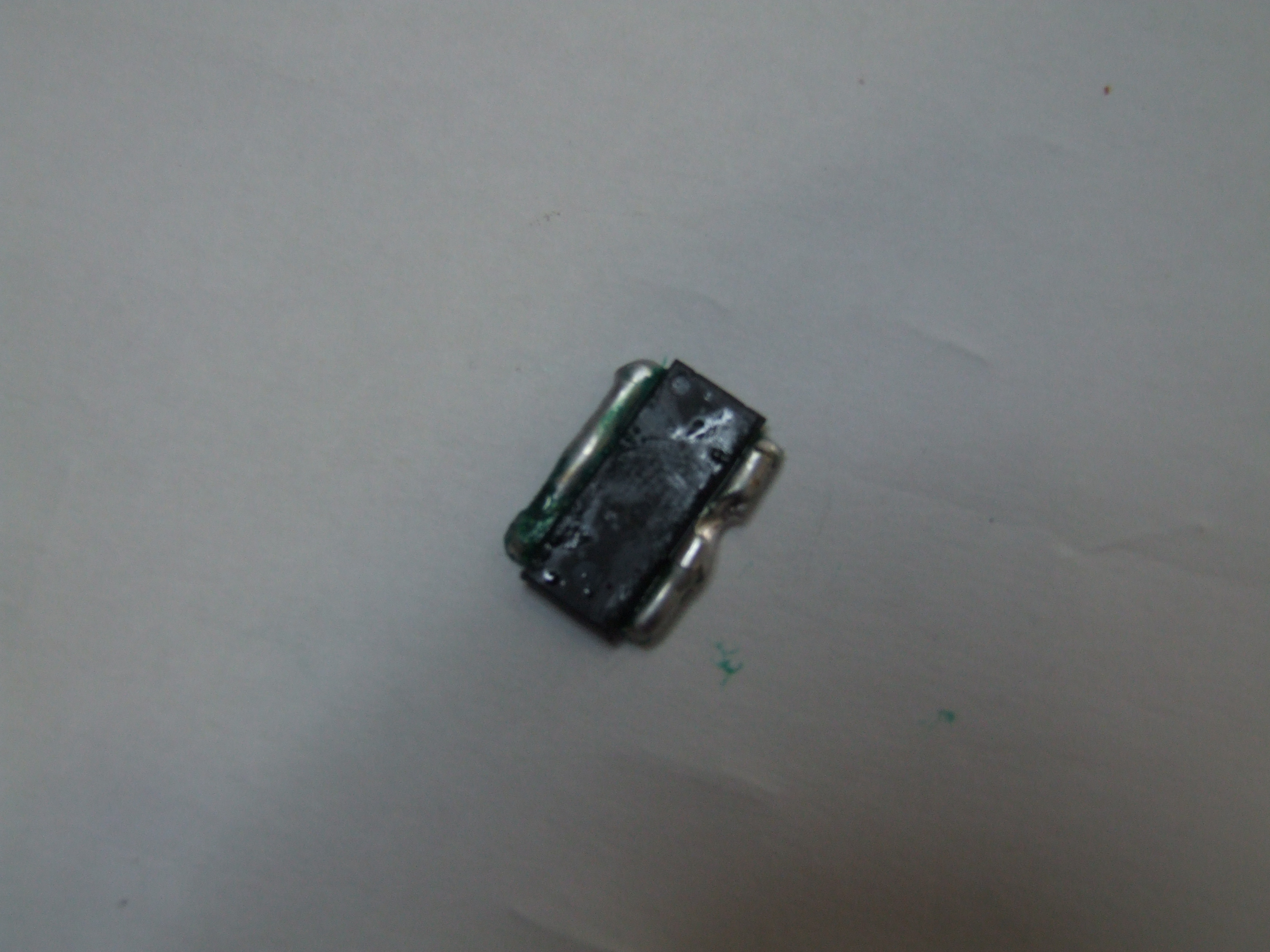

Este es el aspecto del integrado defectuoso una vez fuera de su circuito.
Empezamos pues el procedimiento. Pasta desoldadora especial, que aplicada a todas los pines y haciendo un cordón de soldadura, permite quitarlo de su ubicación prácticamente limpio, y lo que es más importante, sin causar destrozos al circuito impreso.
Una vez sacado, se limpia la placa con alcohol para eliminar todos los restos de la propia pasta, y solo queda solar el integrado nuevo.

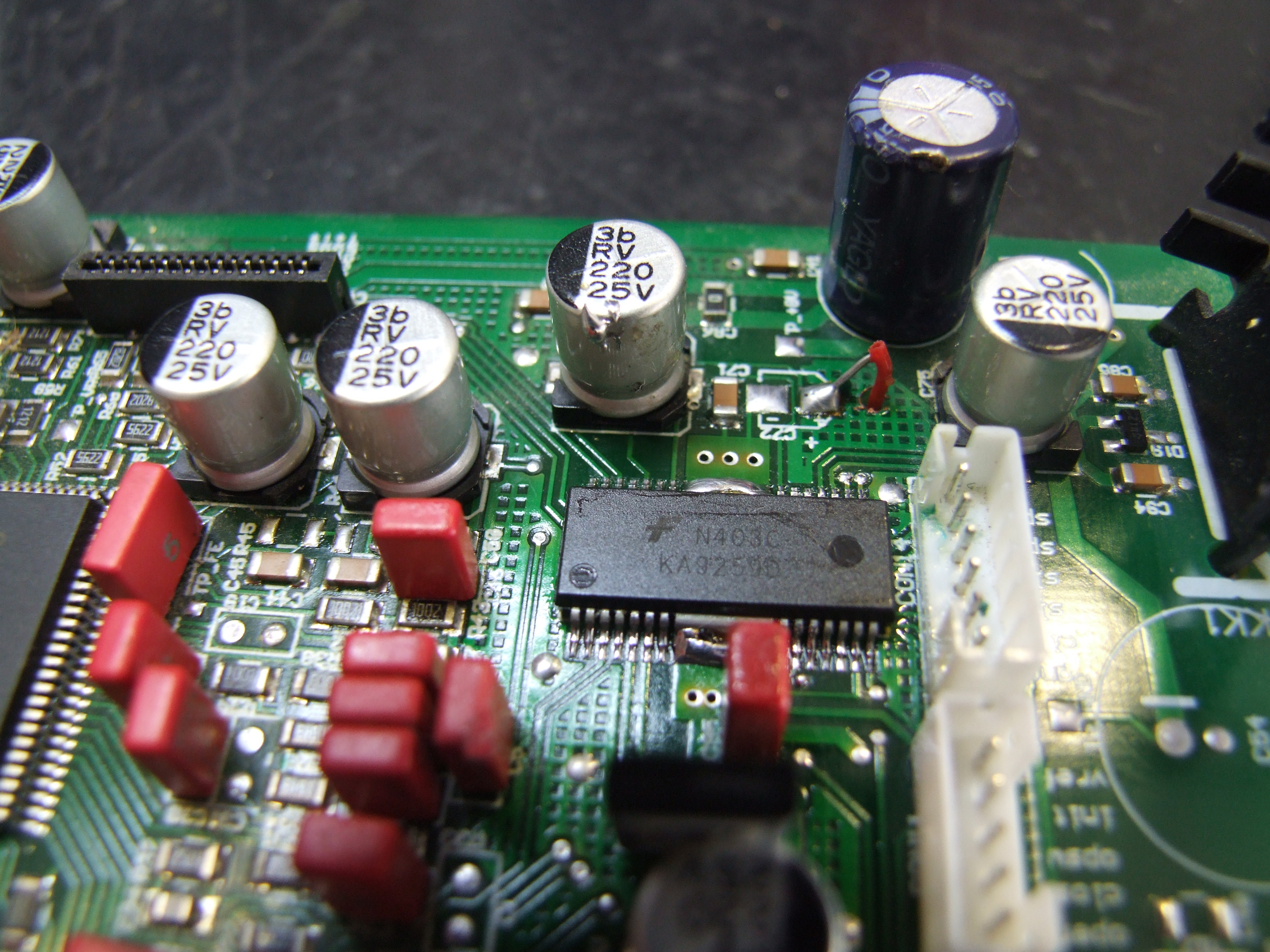

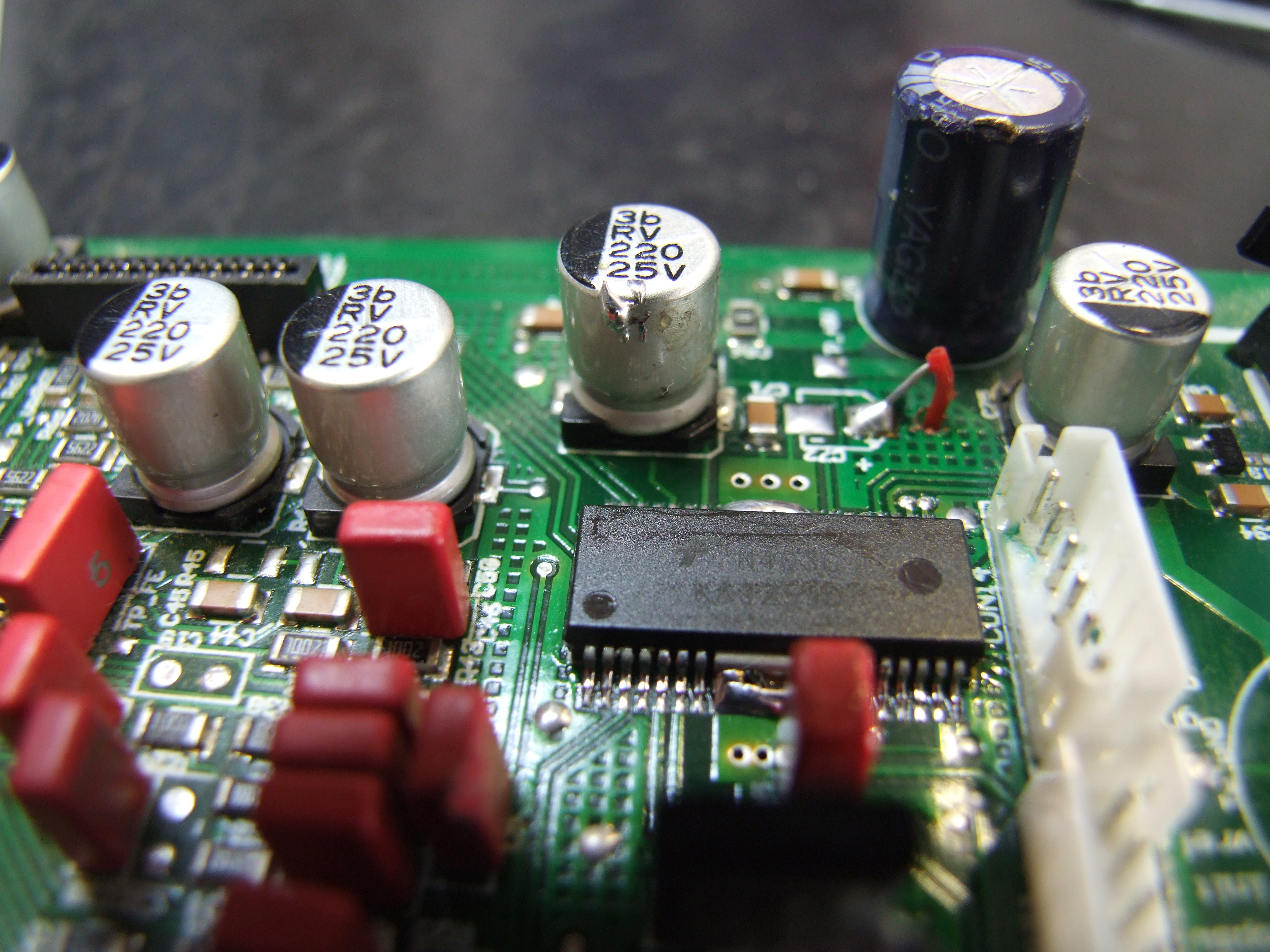

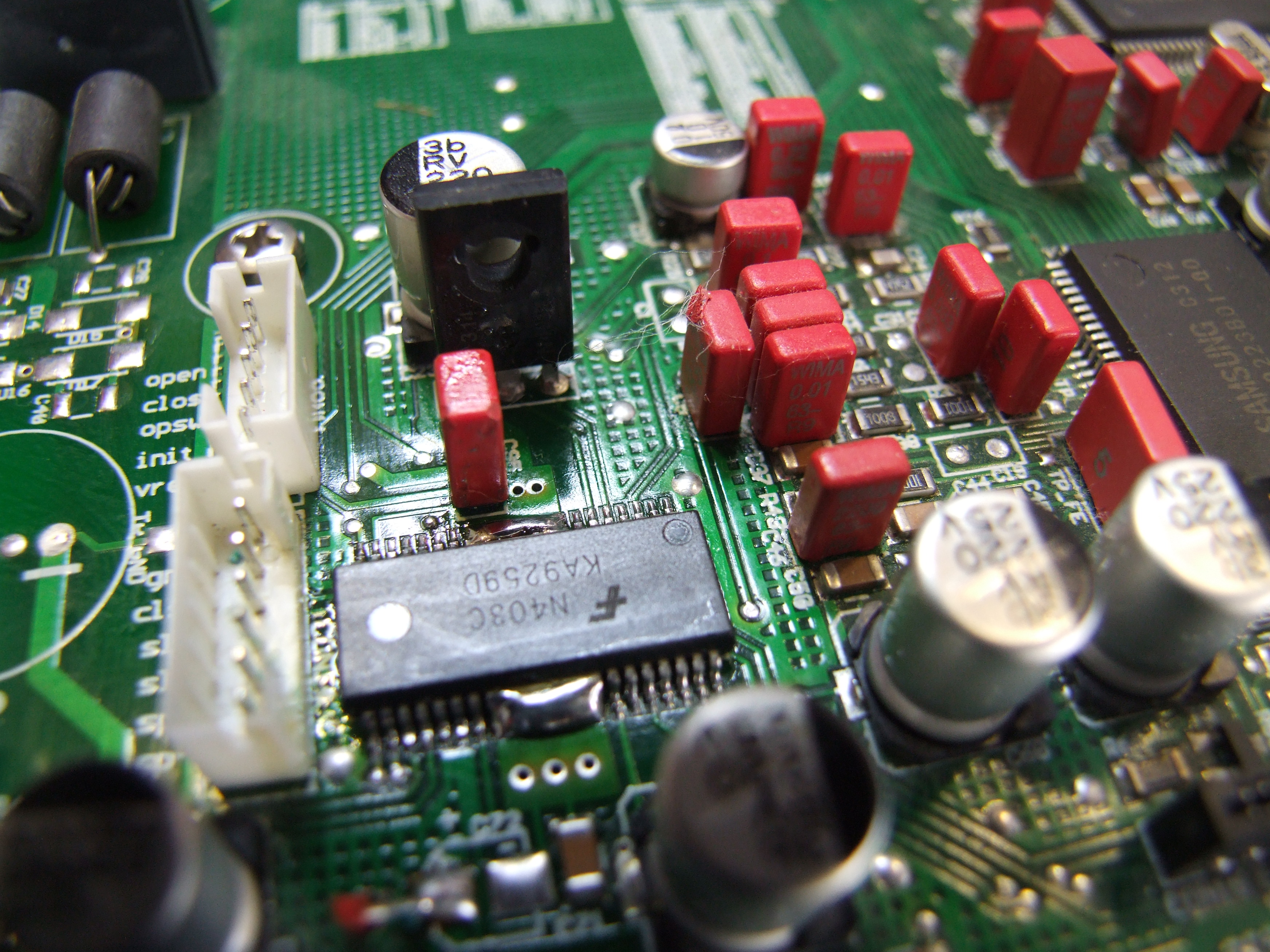

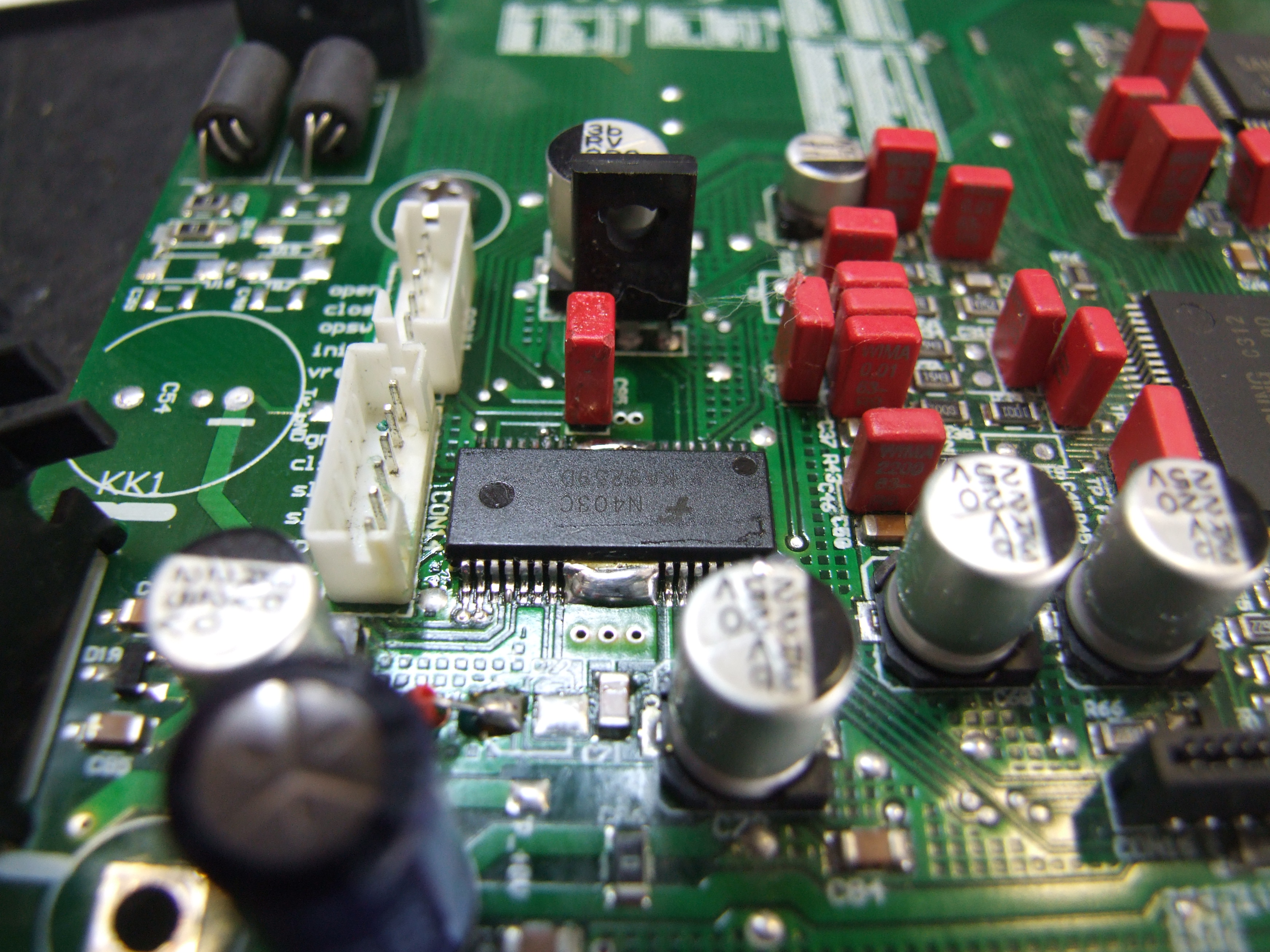

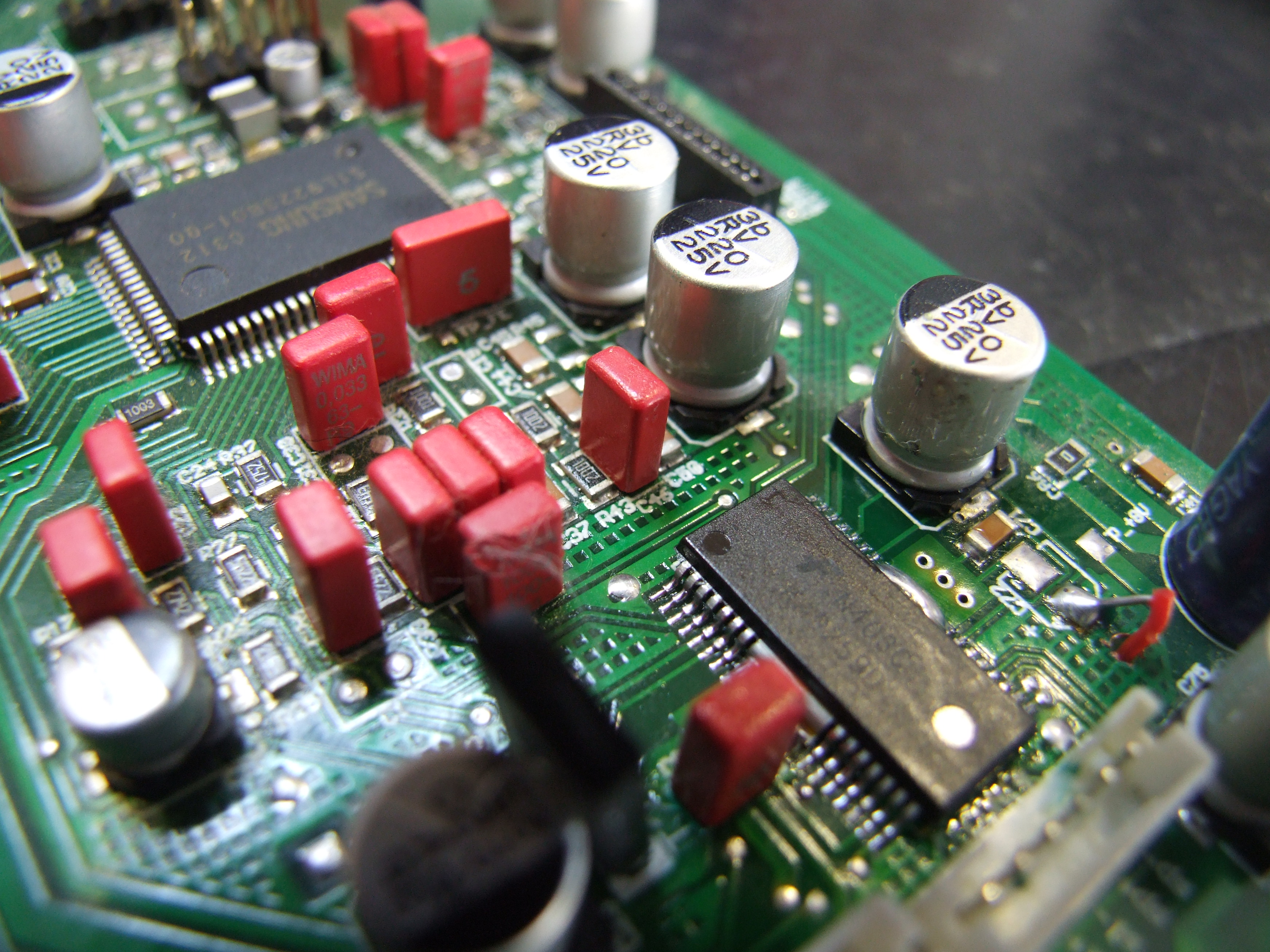

Como se puede apreciar en la foto, la utilización de la pasta antes comentada, hace que las soldaduras queden totalmente limpias. Una aplicación antes de soldar de Flux, nos ayuda a que no se formen cortos entre los pines, ya que su tamaño es realmente pequeño. Gracias también a la utilización de soldadores con puntas muy muy pequeñas, y estaño muy fino, se puede sustituir dichos componentes.
Una vez sustituido dicho circuito integrado, la unidad ha vuelto a funcionar correctamente
