UN PAR MÁS DE REPARACIONES
Hacía días que no publicábamos experiencias de SAT. No es que nuestra actividad hubiera caído, todo lo contrario. Aprovechamos este ratito para ponernos un poco al día. Nuestras más sinceras disculpas.
PREVIO DE PHONO AQVOX PHONO 2 CI

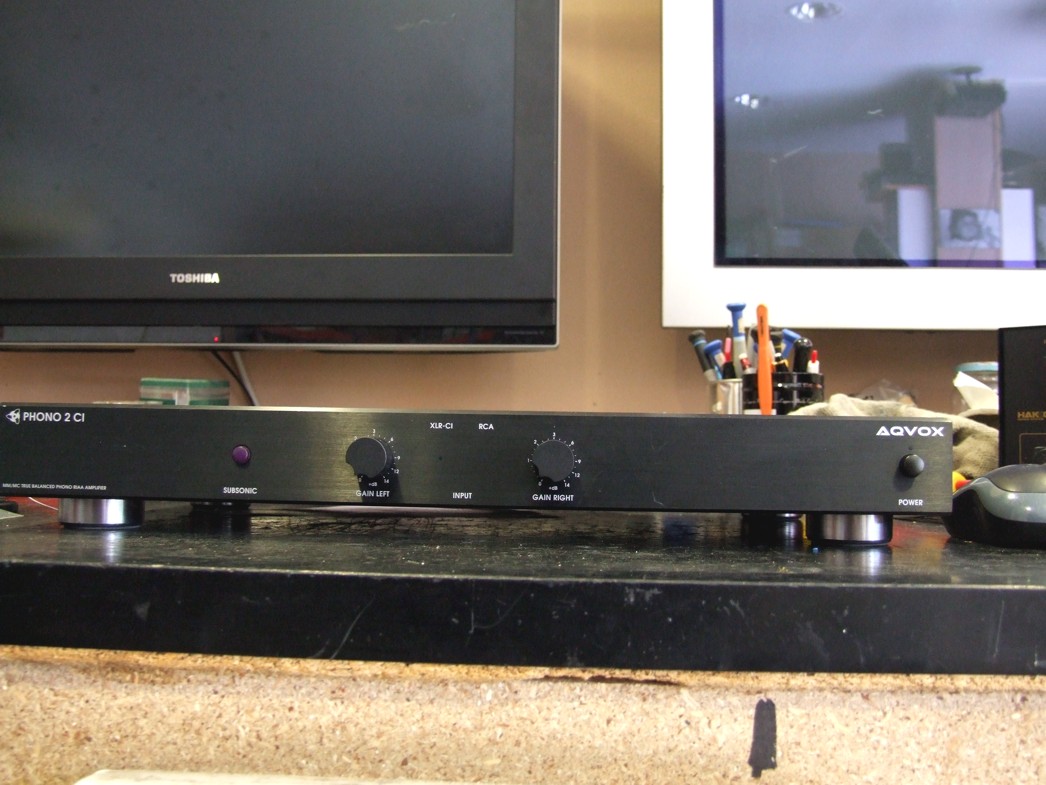

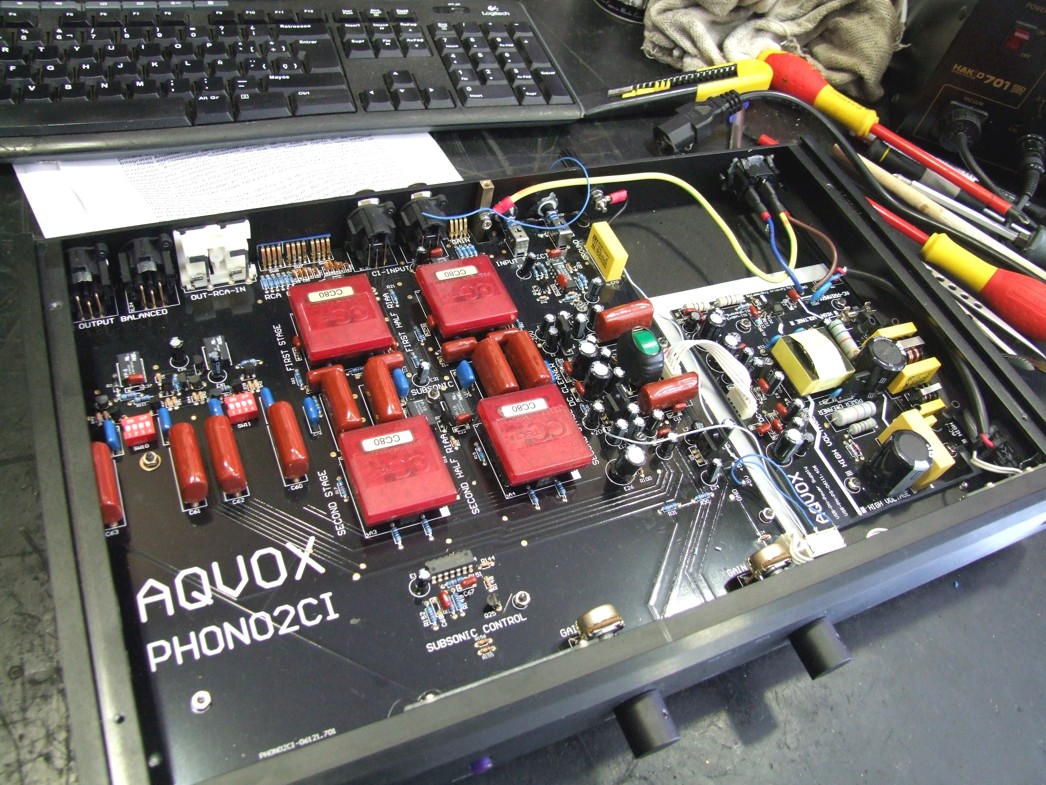

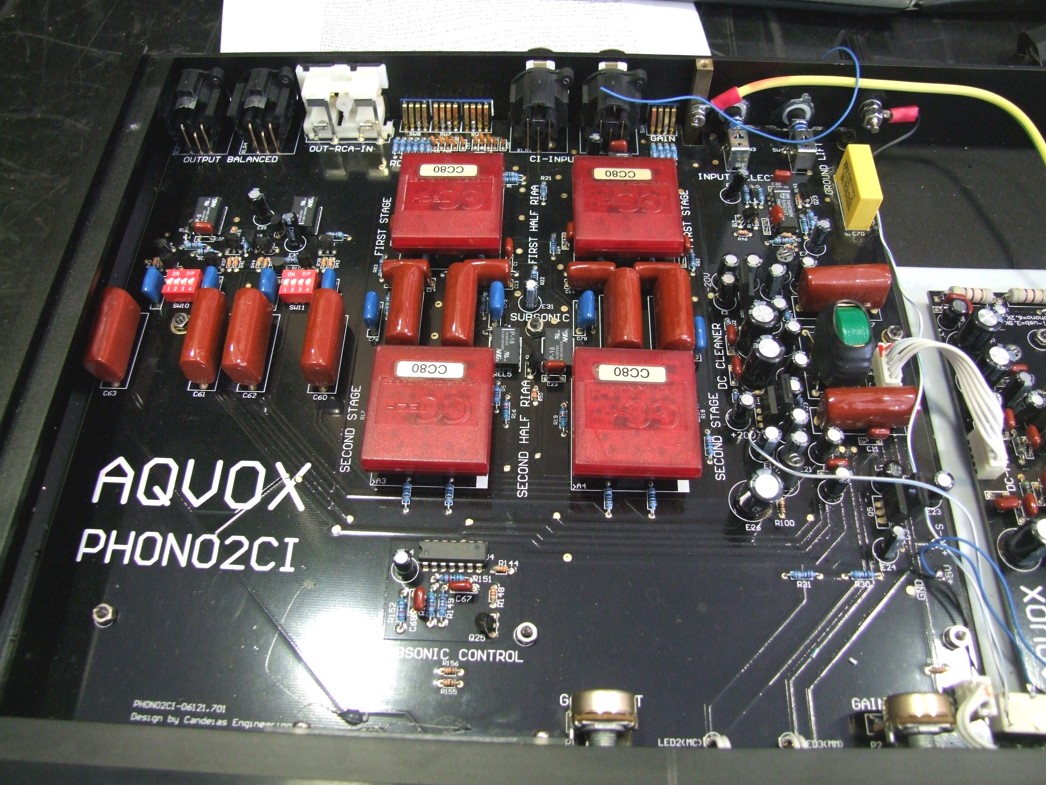

Llega a nuestras manos esta preciosa unidad de previo de phono de la gemana AQVOX. La unidad se pone en marcha, pero los indicadores de actividad (input XLR/RCA), totalmente apagados. Primera acción: búsqueda por la red de la información técnica. Resultado nulo. Malas sensaciones. Aparato abierto. Construcción impoluta, irreprochable. Todo un ejercicio de saber hacer por parte de AQVOX. Segunda acción, rastreo de alimentaciones.
Las tensiones parecen estar bien. Tenemos los +24/-24/+5/-5. Los diodos led de los diferentes módulos (elementos de color rojo), con actividad. Nuevo rastreo observando que una indicación en main board, nos indica + 5 V que están presentes, no así los +5 VS. Nueva búsqueda del Service Manual. Nada de nada. Decisión drástica, mail al fabricante. Nuestra sorpresa es que la respuesta tardó 15-20 minutos en llegarnos. Espectacular la gente de AQVOX. Respuesta textual: «Vd tiene un problema en el main switch – interruptor general – una fase del mismo cierra la tensión de red, pero la otra conmuta los +5V a +5VS (S de Switch).

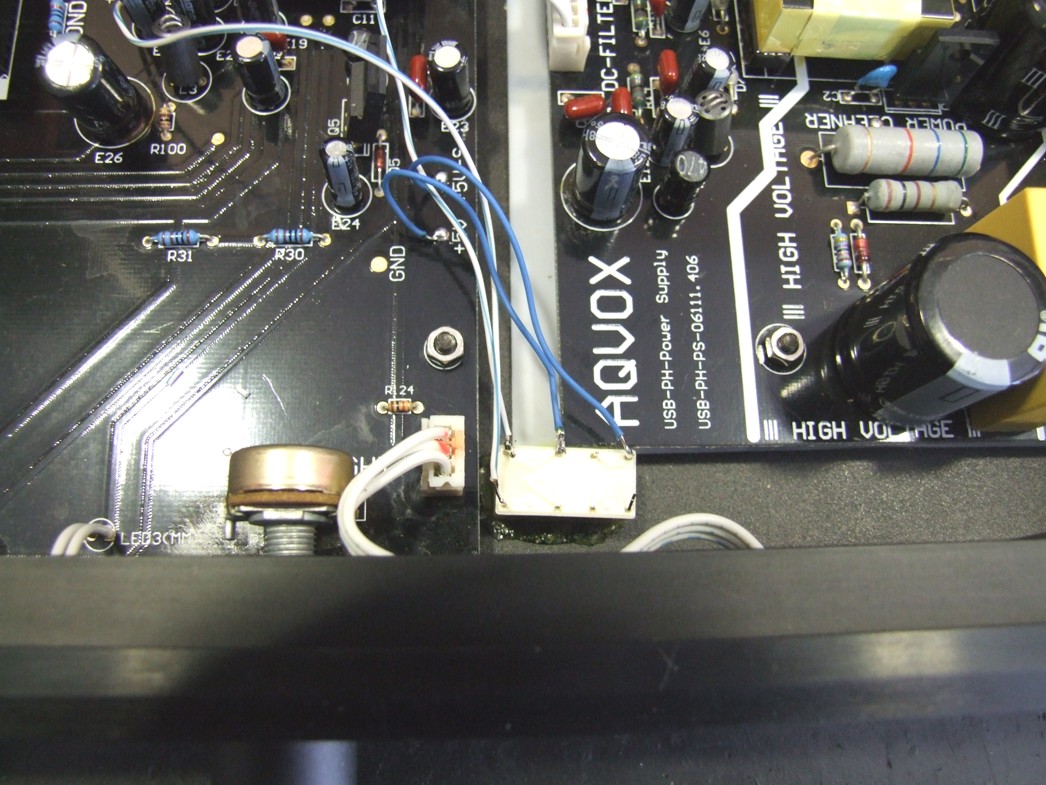

Para no hacer esperar al cliente, optamos por efectuar dicho cometido a un pequeño relé. Como tenemos una tensión de +24 V, intercalamos un pequeño rele, para que nos conmute esta tensión de arranque. Dicho y hecho, y ya tenemos la unidad en banco funcionando perfectísimamente.
AMPLIFICADOR INTEGRADO YAMAHA CA-810

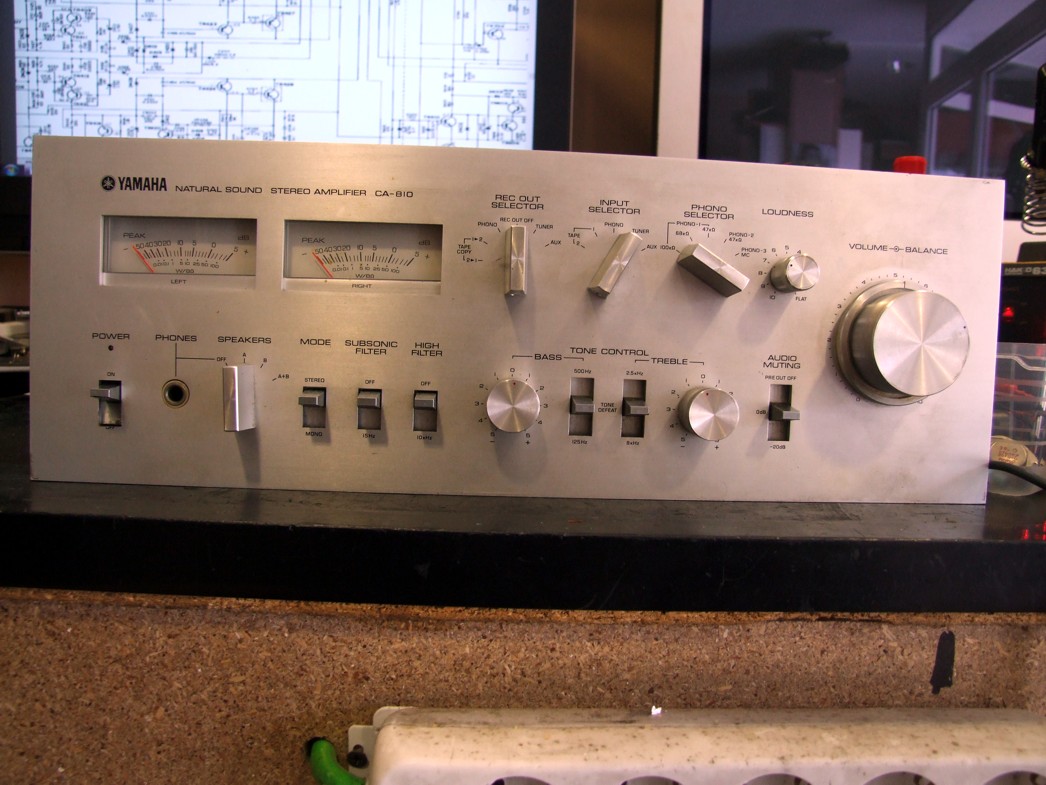

Otro de los que cariñosamente llamamos «Abueletes» ha pasado por nuestro banco. Preciosa unidad, típica construcción finales años 70, concretamente en 1.978, o sea, veterano veterano.
El equipo se pone en marcha, pero nada más, ningún síntoma de actividad. Los Vu-metes quietos, no sonido en altavoces ni en auriculares. Primer testeo, osciloscopio a los terminales PRE OUT/AMP IN. Señal presente. Esta primera comprobación nos lleva a que la avería está en la salida de potencia. Segundo test también con el osciloscopio, en la salida de los propios transistores de potencia. El canal izquierdo perfecto, el canal derecho nada de nada.

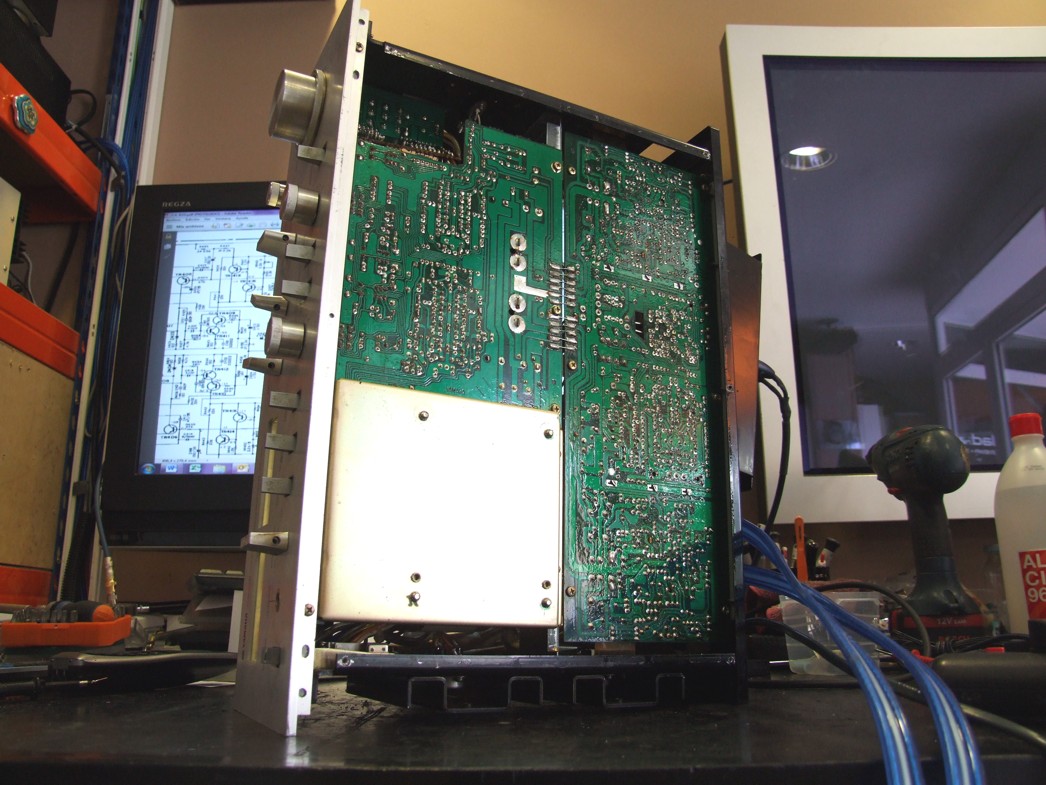

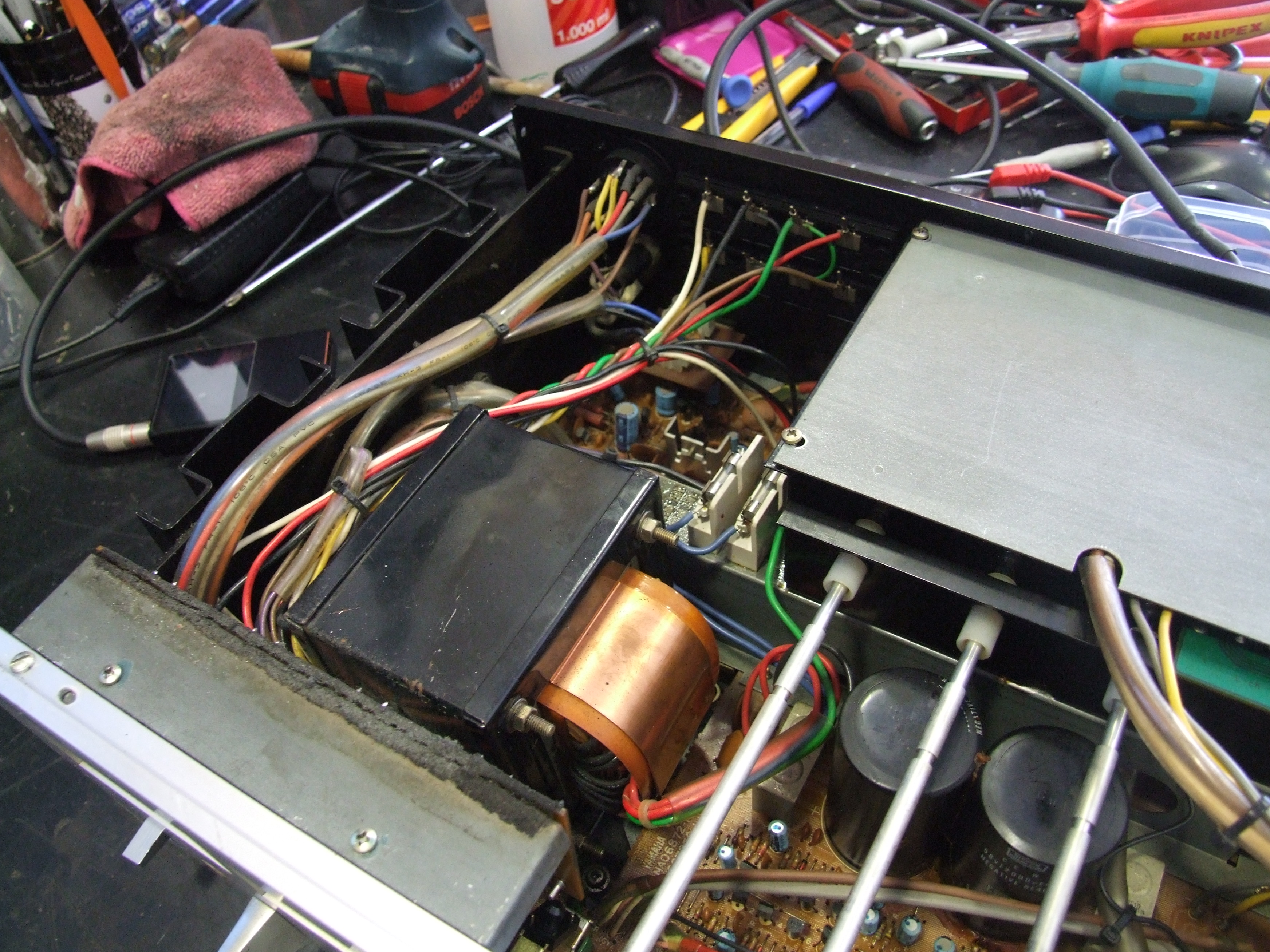

Ley de Murphy, el canal defectuoso «casualmente» está situado debajo la placa de previo y selector de entradas, que a su vez tiene los prolongadores de eje asociados con sus respectivos botones de mando del frotal. El canal izquierdo, totalmente al aire. Placa de previos levantada y lo que nos temíamos. El relé de salida no cierra porqué el canal derecho está tirando contínua.
Transistores finales en corto. Una vez sustituidos, ya tenemos audio en el canal defectuoso, pero, distorsionado. Las resistencias de polarización, así como las de salida, abiertas. Una vez sustituidas, el aparato vuelve a funcionar perfectamente.
Como podéis comprobar, unidad presiosa, muy bien terminada por la gente de Yamaha. Sonido excelente, y lo que más nos sorprendió, conmutadores y controles tanto de volumen como de tonos, funcionando de forma espectacular, ni un ruido.
