REPARACIÓN REVOX B77 (1)

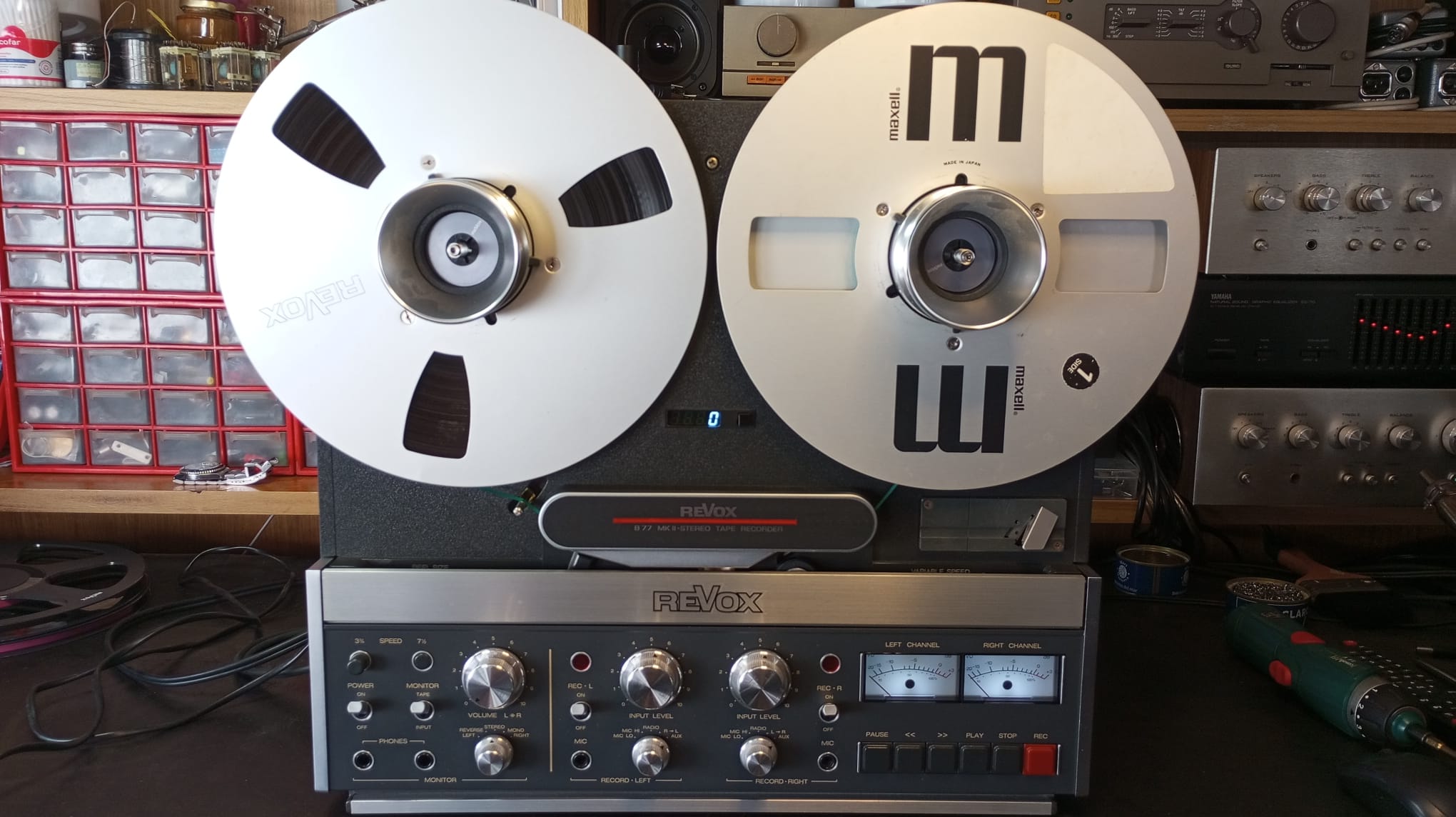

Tremenda máquina que nos ha «tocado en suertes»…. Una belleza de unidad…
Nos llega para su reparación una unidad Revox B77 «tuneada»…. preciosa… divina…. pero… Con problemas mayúsculos. El propio cliente nos cuenta que el mismo ha ido «mejorando» su Revox. Primero con un cambio de contador por uno digital. La retroiluminación de los Vu-meter con la solución con leds que sugiere Revox. Posteriormente, cambio de módulos, por otros más modernos, servidos por la propia Revox. Hasta ahí, todo correcto y sin problemas. Nos explica que de un día para otro, el canal izquierdo le deja de grabar, pero no de reproducir. Mal empezamos. También observa y nos lo comenta, que el LED correspondiente al indicador de grabación izquierdo, no se ilumina, y si lo hace el derecho. El cliente lo lleva a un SAT. Pasan los días sin solución. El va preguntando y consultando con Revox, y le indican, que si el propio LED está defectuoso, no funcionará la grabación del correspondiente canal. Podemos asegurar que es así. El propio LED, cierra el circuito de grabación. Se lo comenta al SAT, y estos le comentan que esto no puede ser. Al cabo de tres meses, lo retira, notando que le faltaba una placa, la vuelve a recoger, la instala, pero la máquina sigue sin funcionar.
Acto seguido contacta con nosotros, nos acerca la unidad y nos la deja.
Nos ponemos «manos a la obra», y evidentemente, nos damos cuenta de que el Led del canal izquierdo, no se ilumina al grabar, si el derecho, pero este se enciende al poner las palancas de Record en ON. Este led se enciende, siempre que tengamos la palanca de Record en on y PULSEMOS RECORD+PLAY. De lo contrario, continúa apagado. Mal empezamos. Tenemos una unidad que hace cosas raras, y lo peor…. nos viene manipulado y – siempre según cliente – por dos técnicos. Miau !!!.
En el vídeo podéis apreciar lo que comentábamos. Al pasar a On la palanca de grabación se enciende el led derecho, y el izquierdo, que lo mostramos «punteado» exteriormente, hace lo mismo. Lo hemos hecho así, ya que para sustituirlo, hay que desarmar el frontal completo y a saber lo que nos tocará hacer con el resto de la unidad.
Recuperamos todas las placas originales, y la unidad sigue sin arrancar correctamente. Aparte, al probar el play, tampoco funciona. El sensor de cinta, la ley de Murphy, estaba sucio, y por ende, no sensaba cinta. Limpiado y a funcionar. El próximo paso, aparte de comunicarle al cliente por donde «van los tiros», y pasarle un presupuesto previo, es desarmar toda la unidad. Montar todos los módulos originales, y sobretodo, la placa de control, que gobierna el contador digital de cinta, probablemente lo tengamos que sustituir y montar el original analógico de toda la vida. Vamos a ello.

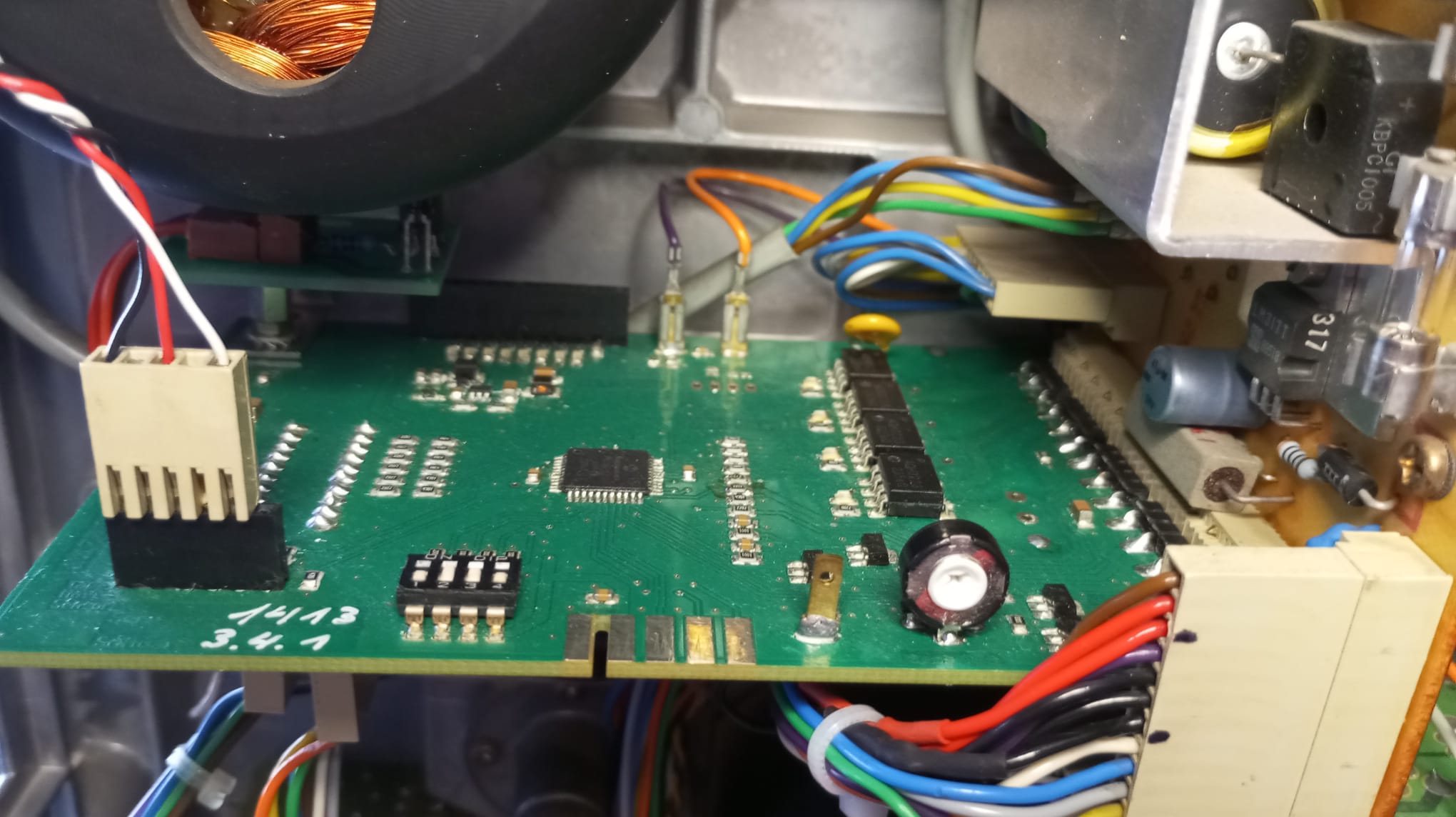

Detalle de la placa de control. Al fondo izquierdo arriba, el sensor para el contador digital. Hay que montar el original.

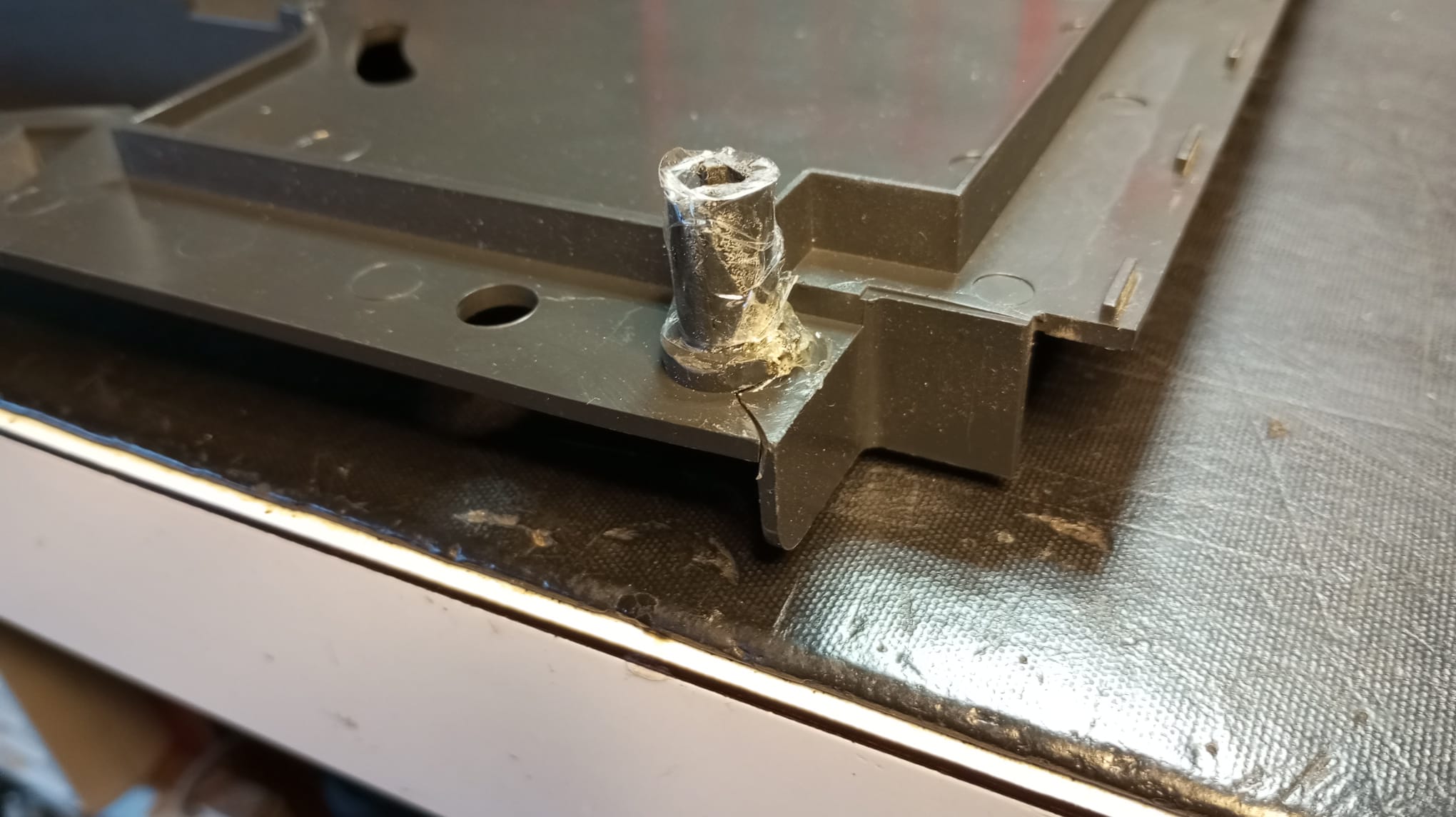

Vamos desarmando… más sorpresas… una de las patitas de soporte del frontal, rota. Se lo comunicamos al cliente, y nos comenta de que ya lo compró así. Nosotros tenemos por norma, comunicar cualquier novedad al cliente y siempre que podemos, acompañamos documento gráfico.
En el vídeo vemos como el frontal por su parte izquierda, se mueve. Consecuencia de este soporte roto. Intentaremos solucionarlo.
