INFINITY EPSILON… SERVOCONTROL CAJAS ACÚSTICAS
INFINITY EPSILON… SERVOCONTROL CAJAS ACÚSTICAS
Presentamos la reparación de un elemento curioso, un SERVO CONTROL para cajas acústicas, en este caso de la estadounidense INFINITY. En la actualidad estos elementos parece que pasaron a mejor vida, pero en épocas anteriores de la ALTA FIDELIDAD… años dorados?…qui lo sa !!! – era un elemento común en las configuraciones digamos Atómicas de cajas acústicas, y me disculparán la palabra utilizada. En el caso que nos ocupa era pareja de baile de las configuraciones «FUERA DE PARÁMETROS» que dicha firma ensamblaba, como la reputada serie IRS.
Aquí podeis ver un amplio reportaje de lo que Infinity era capaz de fabricar, siguiento la tendencia del momento.. http://www.infinity-classics.de/index.htm.
Si nos remontamos a Junio del año 2013, publicábamos una reparación de unas IRS BETA, un refoam completo de sus transductores de graves. Pues bien, ahora le ha tocado al SERVO que controla estas descomunales parejas de cajas acústicas.
Cuya pareja tenemos a vuestra disposición: INFINITY IRS BETA

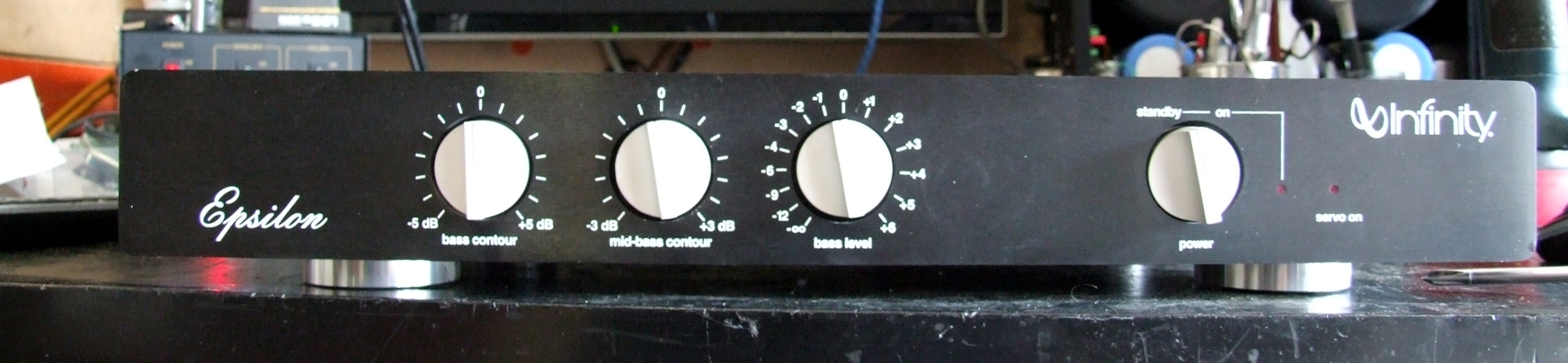

Este es el Servo en cuestión. Que hace esta unidad?. La señal de la salida del premplificador la inserbamos en el Epsilon. Un filtro activo separa Graves del resto de la frecuencias de audio y la procesa. A través de las diferentes salidas (Bypass y Bass), atacan a las etapas de potencia correspondientes.

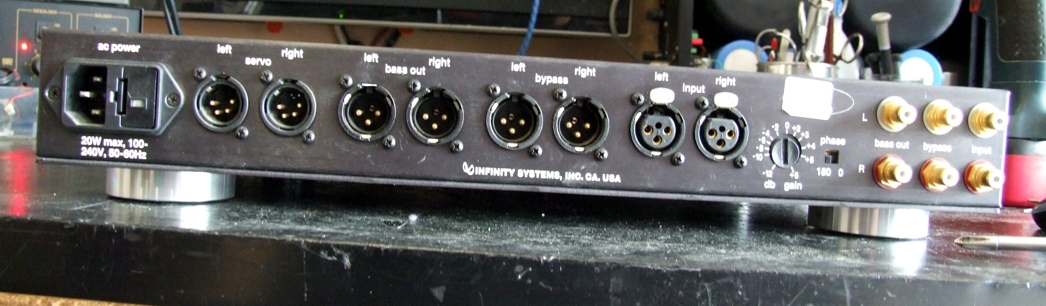

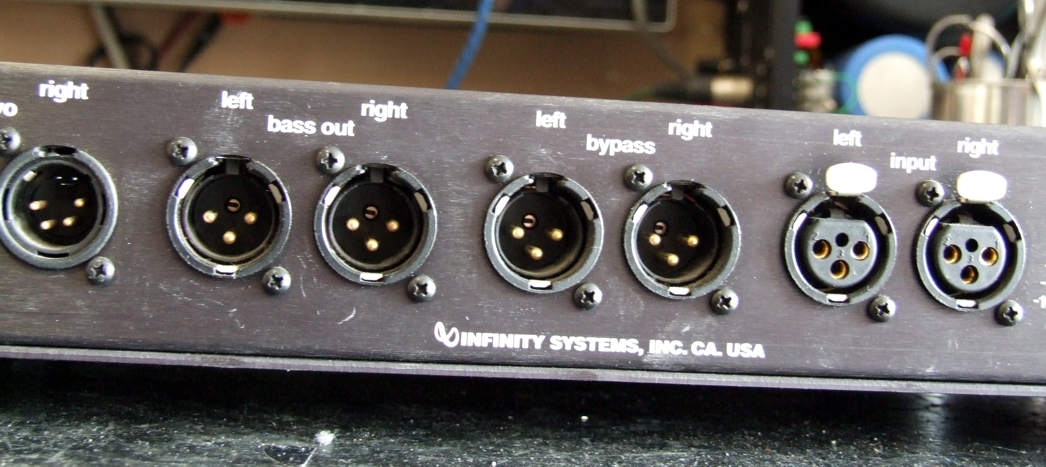

Como se puede apreciar, las tanto las entradas como las salidad permite la conexión RCA como XLR. Por las entradas más a la izquierda marcadas como «servo», toma una muestra de cada unidad de graves de las – por ejemplo IRS BETA, desde un micrófono alojado en un altavoz de bajos y las mezcla con la señal de graves propiamente dicha, con lo que tenemos un control absoluto del grave que aplicaremos a cada unidad. Pues bien, esta unidad solo funcionaba un canal, quedando el otro totalmente mudo. Haciendo un rastreo de la señal aplicada en cada canal, vamos a parar a unos integrados donde tenemos entrada de audio, pero no salida.
Sustituidos ambos – correspondientes a un solo canal – la unidad vuelve a funcionar de forma espectacular.

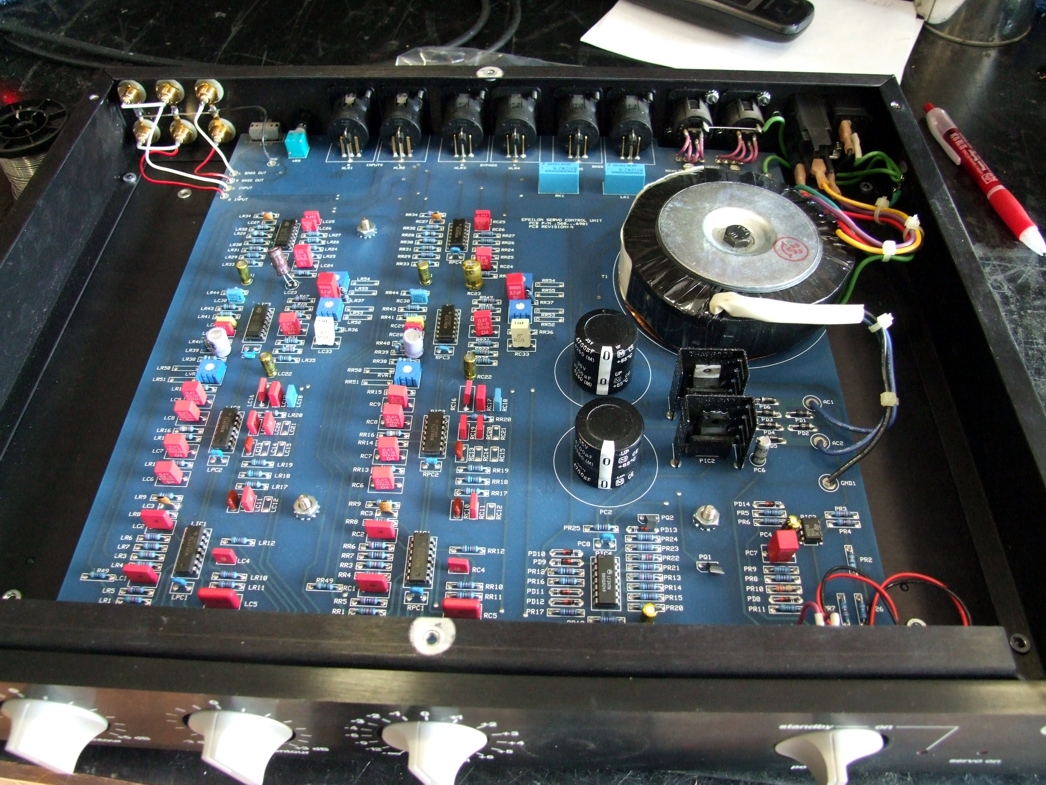

La construcción es soberbia. Una monoplaca de circuito impreso, con toda la electrónica que hace falta para gestionar toda la señal de audio. Montaje muy limpio y accesible, hecho que agradece su manipulación.
